多像素背景抑制光電開關E3ZT-BGS 雙按鍵自調型
★★★★★
分享到：
咨詢電話：0592-6773016
不受檢測物體顏色影響，按鍵式距離調節
1、采用專用IC設計，放大器內置型
2、雙指示燈自診斷功能，靈敏度可調
3、限定距離型，不受背景顏色影響
4、雙按鍵調節
5、亮動、暗動可切換


 NPN集電極開路輸出
 PNP集電極開路輸出



*請先注冊獲取下載權限，如已注冊請點此登錄

1、采用專用IC設計，放大器內置型
2、基于三角測距的背景抑制型光電，不受背景顏色影響
3、靈敏度可調，按鍵式距離自調
4、亮動、暗動可切換
5、雙指示燈自診斷功能

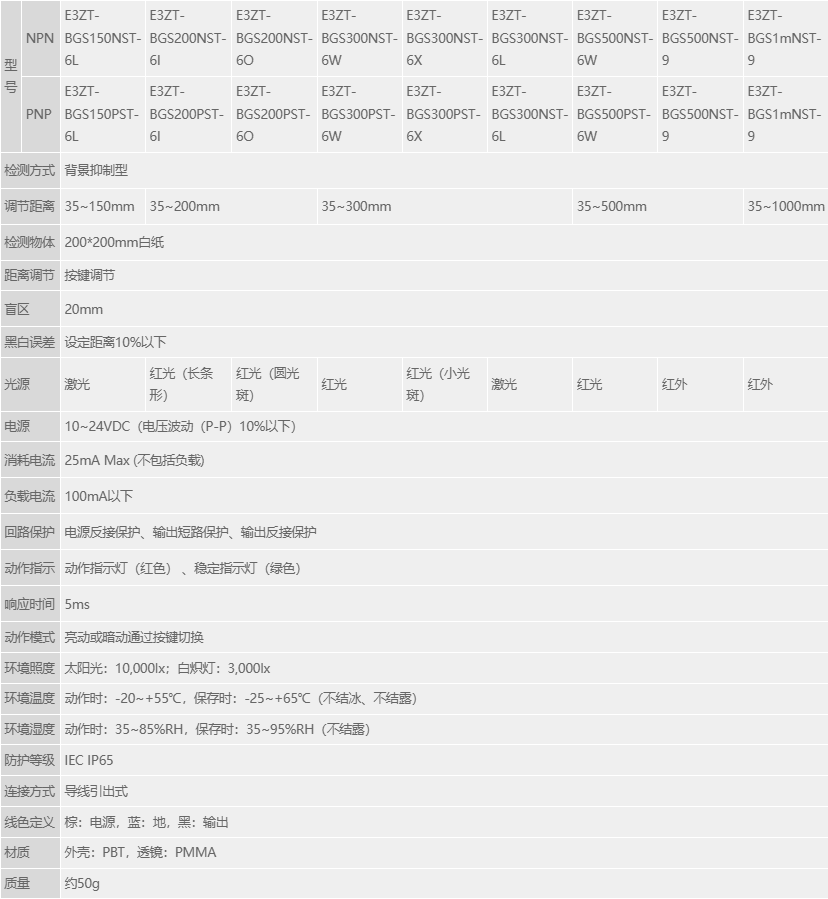

型號
NPNE3ZT-BGS150NST-6L
E3ZT-BGS200NST-6I
E3ZT-BGS200NST-6OE3ZT-BGS300NST-6WE3ZT-BGS300NST-6X
E3ZT-BGS300NST-6LE3ZT-BGS500NST-6W
E3ZT-BGS500NST-9
E3ZT-BGS1mNST-9
PNP E3ZT-BGS150PST-6LE3ZT-BGS200PST-6I
E3ZT-BGS200PST-6OE3ZT-BGS300PST-6WE3ZT-BGS300PST-6X
E3ZT-BGS300NST-6L
E3ZT-BGS500PST-6WE3ZT-BGS500NST-9E3ZT-BGS1mNST-9
檢測方式
背景抑制型
調節距離
35~150mm
35~200mm35~300mm35~500mm35~1000mm
檢測物體
200*200mm白紙
距離調節按鍵調節
盲區
 20mm
黑白誤差設定距離10%以下
光源
激光
紅光（長條形）紅光（圓光斑）紅光紅光（小光斑）
激光紅光紅外紅外
電源10~24VDC（電壓波動（P-P）10%以下）
消耗電流
25mA Max (不包括負載)
負載電流
100mA以下
回路保護
電源反接保護、輸出短路保護、輸出反接保護
動作指示
動作指示燈（紅色） 、穩定指示燈（綠色）
響應時間
5ms
動作模式亮動或暗動通過按鍵切換
環境照度太陽光：10,000lx；白熾燈：3,000lx
環境溫度動作時：-20~+55℃，保存時：-25~+65℃（不結冰、不結露）
環境濕度動作時：35~85%RH，保存時：35~95%RH（不結露）
防護等級IEC IP65
連接方式導線引出式
線色定義棕：電源，藍：地，黑：輸出
材質外殼：PBT，透鏡：PMMA
質量
約50g

檢測距離-顏色特性


上圖為E3ZT-BGS500NST對不同顏色物體的觸發距離圖，各個顏色的檢測距離是傳感器使用白色背景時設定檢測距離為50mm/100mm/200mm/300mm/400mm/500mm時所測得的。

 NPN集電極開路輸出

 PNP集電極開路輸出
